加工定制:是 | 品牌:TaiKai泰开电气 | 型号:HZW32-12户外高压双电源组合断路器 |
极数:3P | 额定频率:50(Hz) Hz | 额定绝缘电压:12K(V) V |
灭弧方式:真空断路器 | 机械寿命:1(万次) 万次 | 产品认证:***-2000 |
物料编号:TK105 |
1概述

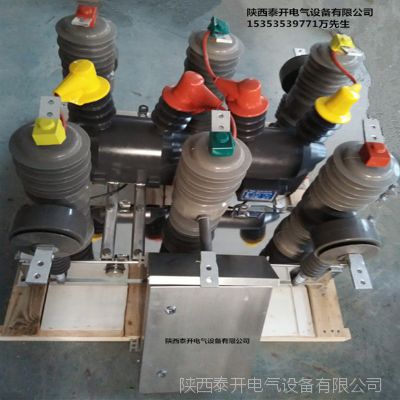

HZW32-12型户外双电源自动投切装置(以下简称“双电源装置”)系三相交流50Hz户外高压开关设备,由两台柱上真空断路器和一台MGK13智能双电源切换控制器构成;该装置主要应用于煤矿、石油、钢厂等高供电可靠性场所以及农网和城网的10kV配电系统,作为分、合负荷电流、过载电流、短路电流之用,并可实现双路电源自动切换,***重要负载的实时供电,具有占地少,投资小,调试维护方便等特点,是实现供电自动化的理想开关设备。
2型号及含义
3使用条件
◆ 周围空气温度:-25℃~+40℃;
◆ 海拔高度:不超过2000m;
◆ 周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染;
◆ 风速不超过34m/s;
◆ 来自开关设备和控制设备外部的振动或地动是可以忽略的;
◆ 污秽等级:Ⅳ级。
4主要功能
3.1功能特点
(1)实现双电源互投控制、优先级备自投控制,具有故障闭锁、PT断线闭锁、两侧开关位置闭锁,一侧失压分闸,一侧自动合闸功能。
(2)可根据用户要求,可配备过流、***速断保护功能,保护定值可连续可调。
(3)遥控功能,可配备无线遥控器,实现近距离遥控开关合、分控制,且带有自动逻辑闭锁判断功能,***。
(4)本地操作、自动操作模式,可互相转切换,并可根据用户要求具有主、备投优先级功能。
(5)可根据用户要求,配置完善的‘四遥’功能,可实现遥控、遥测、遥信、遥调功能。
5主要技术参数
5.1断路器的主要技术参数见表1
表1 断路器主要技术参数指标
序号 | 名 称 | 单位 | 数 据 | |||
1 | 额定电压 | kV | 12 | |||
2 | 额定电流 | A | 630 | |||
3 | 额定频率 | Hz | 50 | |||
4 | 额定绝缘水平 | 工频耐压(1min) | kV | 42 | ||
冲击雷电耐压(峰值) | 75 | |||||
5 | 额定短路开断电流 | kA | 12.5 | 16 | 20 | |
6 | 额定短路关合电流(峰值) | 31.5 | 40 | 50 | ||
7 | 额定峰值耐受电流 | 31.5 | 40 | 50 | ||
8 | 额定短时耐受电流 | 12.5 | 16 | 20 | ||
9 | 额定短路持续时间 | s | 4 | |||
10 | 额定短路开断电流开断次数 | 次 | 30 | |||
11 | 额定操作顺序 |
| 分-0.3s-合分-180s-合分 | |||
12 | 机械寿命 | 次 | 10000 | |||
13 | 额定操作电压及辅助回路额定电压 | V | AC220V、DC220V、DC24V |
5.2智能双电源控制器的主要技术参数见表2
电 磁 兼 容 特 性 | 绝缘电阻 | >10MΩ |
| ||||
绝缘强度 | 2.5kV |
| |||||
电压突降和中断 | ***、0.5s |
| |||||
高频干扰 | 串模 | 1.5kVP | |||||
共模 | 2.5kVP | ||||||
瞬变脉冲群 | 4.0kVP | ||||||
浪涌干扰 | 4.0kVP | ||||||
静电放电 | 8kV |
| |||||
工频磁场 | 100A/m | ||||||
阻尼震荡 | 100A/m |
| |||||
冲击电压 | 5kV,1.2/50μs |
| |||||
电 源 | 工作电源 | AC220V或其它 |
| ||||
功耗 | ≤10W |
| |||||
频率 | 50Hz、60Hz |
| |||||
额 定 值 | 电流互感器 | ***或1A,功耗<1.0VA/相 |
| ||||
电压互感器 | 100V或220V,功耗<0.5VA/相 |
| |||||
频率 | 50Hz或60Hz |
| |||||
测量范围及精度 | 电流 | (10%~120%)ⅹIn ≤±0.5℅ |
| ||||
电压 | (10%~120%)ⅹUn ≤±0.5℅ |
| |||||
频率 | 45HZ~65HZ ≤±0.02HZ |
| |||||
保护性能参数 | 电流 | (20%~2000%)ⅹIn ≤±3.0℅ |
| ||||
事件分辨率 | 2ms |
| |||||
故障检出分辨率 | 10ms |
| |||||
通讯接口 | 调试口 | 面板配有1路RS232调试口 |
| ||||
无线网卡 | 选配1路无线网卡接口,200米内无线收发数据 | ||||||
防护等级 | 户外安装等级 | 不低于IP54 | |||||
平均无故障时间 | MTBF | 不低于50,000h | |||||
|
|
| |||||
|
表2 智能双电源控制器技术参数指标
6备自投逻辑(原理)
图 1
6.1无优先级备自投
无优先级备自投是指双侧进线电源互为备用,当一侧失电后另一侧主动投入,双侧电源互相投切。如图1所示,初始状态1PT、2PT有压,断路器A合,断路器B分。如果主电源进线失电,1PT由有压变为无压,那么互投控制器根据逻辑判断将先分闸断路器A,后合闸断路器B,切换至备用电源供电。即使主电源来电,备用电源非故障不失压情况下,仍由备用电源供电。
6.2有优先级备自投
有优先级备自投是指区分断路器A、B合闸供电的优先级,例如设置优先级高的开关为断路器A,当发生备自投时电源切换至优先级低的断路器B,但当优先级高的开关这侧恢复供电时,互投控制器根据逻辑将重新切换电源回优先级高的电源,断路器B分闸,由断路器A合闸供电,恢复初始状态。
6.3备自投闭锁
判断条件1:CT有过流,判定负载或线路发生故障,开关分闸动作,不应当自动切换再次供电。
判断条件2:遥控或手动分闸开关,判定人为检修或者倒闸,不应当自动切换再次供电。
判断条件3:PT断线闭锁备自投,并报断线故障,提醒检修人员。
6.4备自投动作逻辑图
6.4.1正常失压,无过流故障情况
Tb:备自投延时
¨ 分支侧有过流故障,备自投功能闭锁。
6.4.2进线开关合闸操作情况
(1)控制器合闸:通过控制器面板、遥控器或远方后台合闸
(2)机械合闸:不通过控制器,直接操作开关机构的合闸
6.4.3进线开关分闸操作情况
7动作时序举例
7.1有优先级投切
正常情况下 主备用电源线路均有电 断路器A合闸,断路器B分闸,负载由主电源供电。
T1为断路器A设定的失压分闸时间 1s;
主线路失电 主线路来电
T1
A
T1
B
控制器判断主电源失电,经过T1延时后A分闸,判断A分闸后,B合闸,负载由备用电源供电;
控制器判断主电源来电,B分闸,判断B分闸后,A合闸,负载继续由主用电源供电;
7.2无优先级投切
正常情况下 主备用电源线路均有电 断路器A合闸,断路器B分闸,负载由主电源供电。
T1为断路器A设定的失压分闸时间 ;T2为断路器B设定的失压分闸时间;
主线路失电 主线路来电
T1
A
备用线路失电
T1 T2
B
控制器判断主电源失电,经过T1延时后A分闸,判断A分闸后,B合闸,负载一直由备用电源供电;
当控制器判断备用电源失电后,经过T2延时分闸,判断B分闸后,A合闸,负载由主电源供电;
7.3带继电保护
正常情况下 主备用电源线路均有电 断路器A合闸,断路器B分闸,负载由主电源供电。
继电保护功能投入,并设置二次重合闸
T1为控制器设定的过流保护延时时间,T2为次重合闸间隔,T3为***次重合闸间隔;
故障发生 一次重合闸 二次重合闸
T1 T2 T3
A
B
控制器判断负载侧发生故障,互投切功能闭锁,不能互投,经过T1延时后A分闸,判断A分闸后,再经过T2次重合闸延时,A重合于故障点,立即后加速跳闸,再经过T3***次重合闸延时,A仍然重合于故障点,立即后加速跳闸,并重合闸闭锁,不再重合闸。此时,A和B都出于分闸状态。
8事件记录及远动功能
控制器可配置强大的远动通讯功能,具体如下:
l 控制器带有RS232接口:通过RS232接口对控制器参数进行设置;
l 控制器可具有RS485通讯接口:便于用户实现有线通讯连接;
l 控制器可具有无线网卡功能:便于用户在200米范围内通过PC机采用无线通讯方式对控制器及其各种电量参数实时监控;
l 控制器可具有GPRS功能:可以通过中国移动或者中国联通网络远程对控制器及其各种电量参数实时监控;
l 建议用户使用无线网卡功能,这样就可以在设备周围的值班室内通过PC机无线的实时的监控控制器及各种电量参数变化。避免通过RS485布线带来的工作量和中间出现的各类问题。
