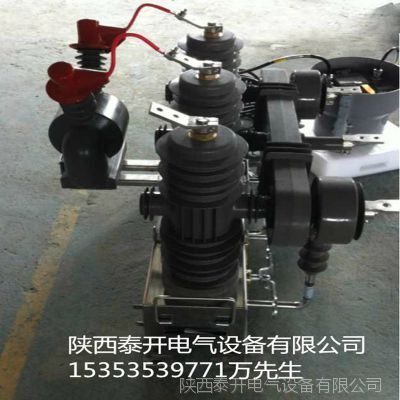

【ZW43-12户外10KV柱上智能小型化看门狗真空断路器】批发

加工定制：是	品牌：TaiKai泰开电气	型号：ZW43-12/630-20
极数：3P	额定频率：50（Hz） Hz	额定绝缘电压：12K（V） V
灭弧方式：真空断路器	机械寿命：1（万次）万次	产品认证：***-2000
物料编号：Tk1036

概述

ZW43A-12型户外高压真空断路器由陕西泰开电气设备有限公司自主研发生产，为额定电压12kV、三相交流50Hz的户外高压开关设备。主要用于开断、关合电力系统的负载电流、过载电流及短路电流。适用于变电站、工矿企业及城乡配电网作保护和控制，特别适用于操作频繁的场所和城网自动化配电网络。符合下述标准：GB/T1984《高压交流断路器》、GB/T11022《高压开关设备和和控制设备标准的共用技术要求》、DI402《交流高压断路器订货技术条件》……

型号及其含义

产品特点

真空灭弧室采用***固封技术，体积小，寿命长，可靠性高，屏蔽罩外露；封装在环氧树脂内，耐气候性好，便于运输；
操作机构采用高可靠性的双稳态永磁技术，结构简单，无需维护保养，机械寿命可高达30000次；
环氧树脂封装：符合环保要求；已被广泛验证的户外性能；耐臭氧和紫外线；坚固、轻、不易碎裂；
永磁机构：运动部件少；无须维护保养；应用双稳态永磁技术；
采用真空灭弧，固体绝缘，体积小，重量轻，开断容量大，绝缘水平高；
手动分闸装置：当控制系统出现故障时，可用手动分闸作紧急分断操作，可靠开断额定负荷电流；
位置检测器：接近开关装于联动轴上，不需机械元件，简单可靠检测开关的分合位置；
开关外壳采用不锈钢或喷塑处理，耐腐蚀性、耐气候性好；
可外加隔离开关，形成可见断口并可靠联锁，组成组合电器；
可与控制器配套实现遥控、遥测、遥信、遥调“四遥”功能。

断路器主要技术参数见表1

序号	名称				单位	数据
1	额定电压				KV	10
2	工作电压					12
3	额定绝缘水平	1min工频耐压		干试		42
				湿试		34
		雷电冲击耐压（峰值）				75
4	额定电流				A	630
5	额定短路开断电流				KA	12.5/16/20
6	额定电容器组开断电流				A	400/630
7	额定操作顺序					O--0.3s--CO--180s--CO
8	额定短路开断电流开断次数				次	30
9	额定短路关合电流（峰值）				KA	50
10	额定峰值耐受电流
11	额定短时耐受电流					12.5/16/20
12	额定短路持续时间				S	4
13	全开断时间				ms	≤100
	分闸时间（分励脱扣）		操作电压			15~50
			额定操作电压			15~50
			***操作电压			30~60
	合闸时间					25~50
14	机械寿命				次	10000
15	额定操作电压				V	DC，AC：110，220
16	操作机构				A	弹簧机构
17	动触头允许磨损厚度				mm	3
18	重量				kg	152（182带隔离）
19	储能电机额定输入功率					≤250
20	过流脱扣器		额定电流		A	5
			脱扣准确度		％	±10

3.1.2断路器装配调整后达到的数据见表2

序号	名称	单位	数据
1	触头开距	mm	9±1
2	触头超行距	mm	2±0.5
3	平均分闸速度	M/s	1.0±0.2
4	平均合闸速度	M/s	0.6±0.2
5	触头合闸弹跳时间	ms	≤2
6	三相分闸同期性时差	ms	≤2
7	每相回路直流电阻（不含电流互感器）	μΩ	≤80
7	每相回路直流电阻（不含电流互感器）	μΩ	≤120带隔离开关
8	触头允许磨损厚度	mm	3
9	重量	kg	手动机构：80
9	重量	kg	电动机构：82
