产品详细介绍：

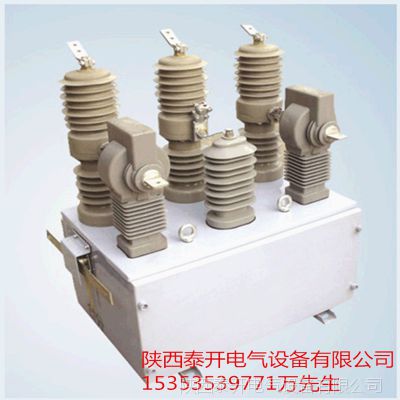

一、YFJLSZ-10预付费式组合互感器((带真空开关型预付费高压计量箱))性能概述：

本型号组合互感器由陕西泰开电气设备有限公司自主研发生产，适用于额定频率50HZ额定电压6～10KV电力系统的分支及专用变压器中作预付费式的计量及保护，配用优越的永磁真空断路器，能开断过负荷电流(可调)，开断短路电流20KA，从而***保护了用电设备，并且******了电费的催讨问题，干式免维护、计量、保护单独磁路，互不干扰，计量***度达0.2S级，电流变比任选，可做双变比扩大使用范围，小计量，大保护，使产品更为优越，防窃电能力强，采用航空插头接线，使设备安装更为简便，引线密封严密且可铅封。产品一体化强，结构合理，三防性能优越。

YFJLSZ- 6、10Ⅱ型预付费高压计量装置是由负荷式永磁真空开关和组合互感器及电能计量控制箱组成。YFJLSZ- 6、10Ⅱ型预付费高压计量装置适用于额定电压6～10kV电力系统的分支及专用变压器中作预付费式计量，并配有优越的负荷永磁真空开关，能开断正常负荷电流，***了电费的催讨问题。

干式免维护，计量保护单独磁路，互不干扰;计量***度达到0.2S级，电流变比可做双变比扩大适用范围。多变比、宽负荷，使产品更为优越，防窃电能力强，采用航空插头接线，使设备安装更为简便，引线密封可铅封，实现互感器与断路器一体化，结构简单合理，整体的体积小，这是我公司研发生产预付费式组合互感器以来的一个创新，使用方式和一型产品一致。其设计理念在于，降低自身成本，提高产品质量，降低产品价格。在永磁负荷开关设计方面，我公司同ABB(中国)及西安高压开关实验研究所共同研制出了体积小，重量轻的双稳态动作机构，在***产品所有机械参数达到标准值的前提下，取缔了以往的弹簧操作机构。因弹簧操作机构内部零件多，故障点也就相应多，而采用双稳态永磁机构结构简单，动作可靠性高，无需合分闸位置机械保持和脱机装置，它是由***磁铁产生的吸力使断路器保持在分、合闸位置。且此类型组合互感器还提供了永磁断路器的工作电源，使用户无需考虑开关动作问题。

互感器的设计方面，在符合国家互感器标准的前提下，将互感器的铁心体积减小，级别不变，重量也减轻，使整体的安装、视觉效果都有了很好的效果。

二、YFJLSZ-10预付费式组合互感器((带真空开关型预付费高压计量箱))技术参数：

▲额定频率：50HZ

▲额定一次电流：5～600A

▲额定二次电流：***(或1A)

▲额定二次电压：100V

▲断路器开关电源电压：90V

三、YFJLSZ-10预付费式组合互感器((带真空开关型预付费高压计量箱))外形及安装尺寸

四、YFJLSZ-10预付费式组合互感器((带真空开关型预付费高压计量箱))接线原理图

五、YFJLSZ-10预付费式组合互感器((带真空开关型预付费高压计量箱))开关原理图

六、YFJLSZ-10预付费式组合互感器((带真空开关型预付费高压计量箱))产品执行标准

1 GB1207—2006电压互感器;

2 GB1208—2006电流互感器;

3 GB311.1—1997高压输变电设备的绝缘配合;

4 GB17201-2007组合互感器;

5 GB1984-2003;

6 GB/T11022-89;

7 JB3855-96;

8 DL/T402-99;

9 IEC62271-100。

七、YFJLSZ-10预付费式组合互感器((带真空开关型预付费高压计量箱))产品原理

本产品是利用有功电能表内一对常闭节点(JBK)，当电量输入表内后，常闭节点(JBK)断开，按下控制箱内合闸按钮(SB1)，开关合闸，送电后通过机械传动使合闸控制回路的行程开关(CK1)常闭节点断开，切断合闸控制回路，同时将分闸行程开关(CK2)常闭节点闭合，给开关分闸作准备。如果用户需要跳开开关，按下跳闸按钮(SB2)即可跳闸。当开关合闸后，若有功电能表内无电量时，表内常闭节点(JBK)闭合，接通跳闸回路，使开关自动跳闸。此时再按合闸按钮(SB1)不能合闸，实现预付费之目的。

八、YFJLSZ-10预付费式组合互感器((带真空开关型预付费高压计量箱))安装、使用维护及运输

1运输

运输过程中不得翻转、倾斜，需采取防震措施。起吊时必须勾住箱体上的4个吊环，水平起吊。

2验收

检查包装是否损坏;对照产品装箱单检查文件是否齐全、附件及配件是否齐全;检查互感器铭牌上的技术参数、产品合格证是否符合订货要求。

3贮存

本互感器应存放在干燥、通风、防潮、防震、防有害气体侵袭的室内。长期存放应定期检查环境是否符合要求。

九、YFJLSZ-10预付费式组合互感器((带真空开关型预付费高压计量箱))订货须知

订货时应详细说明产品的型号、名称、数量、电流互感器变比、等级、操作场所及交货日期。
