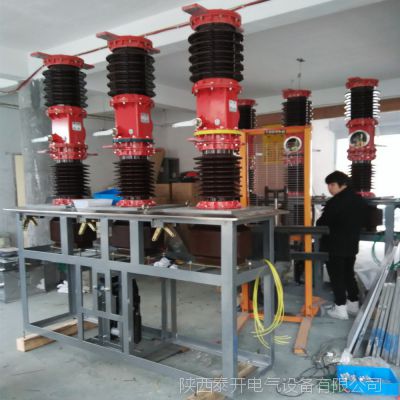

| 加工定制：是 | 品牌：TaiKai泰开电气 | 型号：ZW7-40.5/1600-31.5 |
| 极数：3P | 额定频率：50（Hz） Hz | 额定绝缘电压：35K（V） V |
| 灭弧方式：真空断路器 | 机械寿命：1（万次） 万次 | 产品认证：***-2000 |
| 物料编号：TK1205 |
3.普通型产品条件：
a.周围空气温度:上限+40℃,下限一般地区-30℃,高寒地区-40℃
b.海拔：2000 m
c.分压不超过700Pa（相当于风速34 m/S）
d.地震烈度，不超过8度
e.空气污染程度Ⅲ级
4.产品外形尺寸及安装尺寸如图1
5.技术参数
序号 | 名称 | 单位 | 数据 | ||
1 | 额定电压 | KV | 35 | ||
2 | 工作电压 | 40.5 | |||
3 | 额定绝缘水平 | 1min工频耐压 | 干试 | 95 | |
湿试 | 80 | ||||
雷电冲击耐压（峰值） | 185 | ||||
4 | 额定电流 | A | 1600 | ||
5 | 额定短路开断电流 | KA | 20/25/31.5 | ||
6 | 额定电容器组开断电流 | A | 400/630 | ||
7 | 额定操作顺序 |
| O--0.3s--CO--180s--CO | ||
8 | 额定短路开断电流开断次数 | 次 | 12 | ||
9 | 额定短路关合电流（峰值） | KA | 50/63/80 | ||
10 | 额定峰值耐受电流 | ||||
11 | 额定短时耐受电流 | 20/25/31.5 | |||
12 | 额定短路持续时间 | S | 4 | ||
13 | 全开断时间 | ms | ≤80 | ||
14 | 机械寿命 | 次 | 10000 | ||
15 | 额定操作电压 | V | DC，AC：110，220 | ||
16 | 额定操作电流（合闸 ）分闸 | A | 电磁机构：147（DC220）294（DC110）；弹簧机构：5（AC220V） | ||
17 | 动触头允许磨损厚度 | mm | 3 | ||
18 | 重量 | kg | 800 | ||
注：高原型：外绝缘水平为34cm/kv。1.5断路器调整后达到的技术数据如表2
