| 加工定制：是 | 品牌：TaiKai泰开电气 | 型号：ZW20-12/630-20 |
| 极数：3P | 额定频率：50（Hz） Hz | 额定绝缘电压：12K（V） V |
| 灭弧方式：真空断路器 | 机械寿命：1（万次） 万次 | 产品认证：***-2000 |
| 物料编号：TK1234 |
一、概述

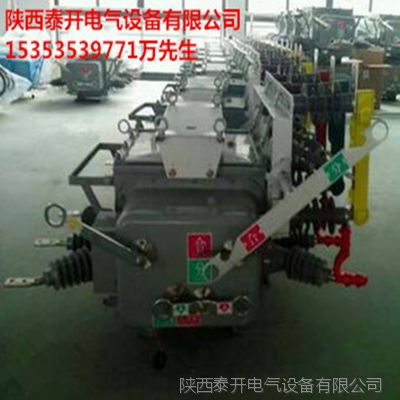

ZW20K-12型户外交流高压真空分界断路器（以下简称分界断路器）是陕西泰开电气设备有限公司自主研发的一款新型产品，分界断路器是集真空断路器、真空负荷开关、重合器、分段器四大开关于一体的多功能智能化装置产品，主要配置由真空断路器本体、CH-40型控制器、外置电压互感器（注：配网自动化环网线路中可选双侧PT）三大部分组成，产品广泛用于10kV、13kV城市、农村配电网架空环网线路中作分段隔离开关与联络开关、可实行环网线路负荷调配的自动化开关装置，在大用户供电的分支线路中可作为分界开关（俗称看门狗），馈线架空配电网络作重合器与分段器之用，分界断路器具有远程管理模式，保护控制功能及通讯功能。能可靠判断、检测界内毫安级零序电流及相间短路故障电流，实现自动切除单相接地故障和相间短路故障。
本体开关是真空方式灭弧并且采用SF6气体绝缘，箱体采用了引进日本、德国、法国气体密封、防爆、绝缘结构技术，整体密封性能优良。内部充入的SF6气体不泄漏，不受外界环境影响，其弹簧操动机构进行了小型化及性能优化设计，动作可靠性远高于国内传统的弹簧机构。
二、分界断路器的功能
产品型号及含义：
机械特性参数(表-2)
序号 | 名称 | 单位 | 数据 |
1 | 触头开距 | mm | 9 |
2 | 触头超行程 | mm | 3+1 |
3 | 分闸速度 | m/s | 1.2±0.2 |
4 | 合闸速度 | m/s | 0.6±0.2 |
5 | 触头合闸弹跳时间 | ms | ≤2 |
6 | 相间中心距离 | mm | 275±1 |
7 | 外部带电空气绝缘距离 | mm | 235±2 |
8 | 外部爬电比距 | cm/kV | 3.8 |
9 | 三相分闸不同期性 | ms | ≤2 |
10 | 各相导电回路电阻 | μΩ | ≤150 |
11 | 合闸时间 | ms | 20～60 |
12 | 分闸时间 | ms | 18～45 |
13 | 储能电动机额定功率 | w | ≯40 |
14 | 储能电动机额定电压 | v | AC220 |
15 | 额定合闸操作电压 | v | AC220 |
16 | /***合闸操作电压 | v | AC264/143 |
17 | 额定分闸操作电压 | v | AC220 |
18 | /***分闸操作电压 | v | AC264/143 |
19 | /***电动机电压 | v | AC242/187 |
20 | SF6气体额定压力（表压） | mpa | “0.1” |
产品外形安装尺寸图：
